שסתום חשמלי לרגולציה
ברוכים הבאים לשלטת החשמל המתקדמת שלנו, המיועדת למערכות HVAC וויזון כדי לספק בקרת זרימת אוויר מדויקת. השלבת מורכבת מגוף מחסום בעל מספר להבים ומנוע חשמלי, המאפשר התאמה אוטומטית של זוויות הלהבים בהתאם לסיגנלים הבקרה. היא מבטיחה בקרת זרימת אוויר מדויקת ותומכת באוטומציה חכמה של בניינים. עם מבנה קומפקטי, ביצועים יציבים ואפשרויות בקרה גמישות, היא בשימוש נרחב במערכות מיזוג אוויר מרכזי, מערכות אויר טרי ומערכות ויזון תעשייתיות.
- סקירה כללית
- מוצרים מומלצים
שסתום הרגולציה החשמלי מייצג התקדמות משמעותית בטכנולוגיית בקרת זרימת האוויר במערכות HVAC. בבניינים מודרניים, ניהול מדויק של זרימת האוויר הוא חיוני לא רק לנוחות התושבים אלא גם לייעול אנרגטי ולתקינות באיכות אויר הפנימי. מדפים ידניים מסורתיים דורשים התאמות פיזיות ולא יכולים להגיב לתנאים משתנים, בעוד שמדפים פשוטים מסוג on-off נותנים בקרה בינארית בלבד. שסתום הרגולציה החשמלי סוגר את הפער הזה על ידי הצעת מודולציה רציפה ואוטומטית של זרימת האוויר כתגובה לדרישות המערכת בזמן אמת.
הנדסה ובנייה

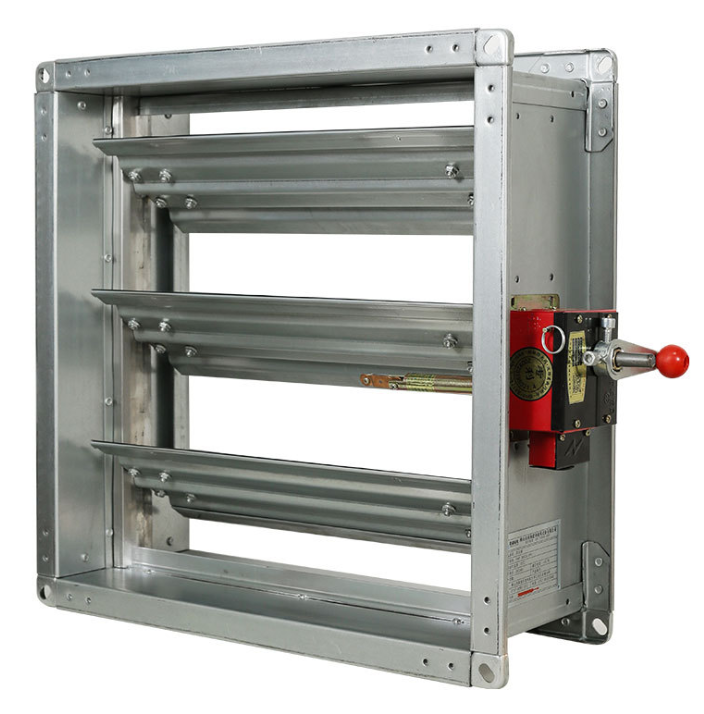

גוף השסתום מורכב ממסגרת עתיקה של סוכך רב-להבים, המוצבת בתוך מסגרת פלדה מגולוונת בעובי גדול. קבוצת GRAD בוחרת פלדה מגולוונת באיכות גבוהה בשל התנגדותה הימית המצוינת ויציבותה המבנית, מה שמבטיח שהשסתום ישמור על מאפייני הביצועים שלו לאורך עשורים של שירות. הלהבים מעוצבים לאירודינמית כדי למזער את נפילת הלחץ כאשר הם פתוחים לחלוטין, ובאותו זמן מספקים סגירה צמודה כשهم סגורים. כל להב מותקן על גבי גלגלות מדויקות שמבטיחות סיבוב חלק וחופשי מחיכוך גם בתנאי שירות ממושכים.
עיצוב הרב-להבים מציע יתרונות משמעותיים על פני תצורות להב בודד. מספר להבים מספקים התפלגות אחידה יותר של זרימת האוויר לאורך חתך הצינור, מה שמביא לירידה בזרימה מוטרבלת ואובדי הלחץ. מנגנון החיבור בין הלהבים מבטיח שכל הלהבים נעים באופן סימולטני, ומכאן נשליטה עקיבה על זרימת האוויר בכל שטח הפנים של השסתום. עבור יישומים הדורשים דליפות מינימלית, קבוצת GRAD מציעה עיצוב איטום באופציה, עם חתיכות איטום לאורך קצות הלהבים שמביאות לירידה משמעותית בדליפת אוויר.
טכנולוגיית המניע החשמלי
בלב שסתום הרגולציה החשמלי נמצא המניע החשמלי – מכשיר אלקטרו-מכני מדויק הממיר אותות בקרה חשמליים לתנועת לוחיות. קבוצת GRAD מציעה מניעים בשתי תצורות עיקריות: דו-מצב (פתוח/סגור) ומניעים רגולטורים (פרופורציונליים). מניעי דו-מצב מתאימים ליישומים הדורשים רק מיקומי פתיחה או סגירה, כגון שסתומי מעבר או יישומים של ניווט. מניעים רגולטורים מספקים שליטה רציפה במיקום, מה שמאפשר לשסתום לאמץ כל מיקום בין פתוח לחלוטין לסגור לחלוטין.
מפעלי הפעלה מודולריים מקבלים אותות בקרה סטנדרטיים—בדרך כלל 0–10 וולט ישר או 4–20 מיליאמפר—מבקרות אוטומציה של בניינים, טרמוסטטים או מערכות בקרה דיגיטליות ישירות. המפעילה מכילה מעגל משוב שבודק באופן רציף את מיקום הלוע ומניע אותו כדי לשמור על ההגדרה שהוגדרה. בקרת לולאה סגורה זו מבטיחה מיקום מדויק וחוזר על עצמו ללא תלות בשינויי לחץ זרימת האוויר או בהתנגדות מכנית.
זמן התגובה והמומנט שיוצר המפעילה מתאימים בזהירות לגודל השסתום ולתנאי הפעולה. מפעילים עם חזרה קפיצית מספקים פעולת בטיחות אוטומטית על ידי החזרת השסתום למצב מוגדר מראש (פתוח לחלוטין, סגור לחלוטין או מיקום ביניים מסוים) במקרה של הפסקת חשמל. תכונה זו של בטיחות אוטומטית קריטית ליישומים שבהם הבטיחות או שלמות התהליך תלויים במיקום השסתום בעת הפסקת חשמל.
אות בקרה ואינטגרציה
שסתום הרגולציה החשמלי תומך במגוון אפשרויות אותות בקרה כדי להתאים את עצמו לארכיטקטורות אוטומציה שונות. אות האנלוגי הסטנדרטי של התעשייה 0–10 וולט ישר מספק בקרת פרופורציונלית, כאשר רמת המתח מתאימה ישירות למצב הלהב. אות לולאת הזרם 4–20 מיליאמפר מציע עמידות משופרת בפני רעשים חשמליים, מה שהופך אותו מתאים להתקנות עם קабלי בקרה ארוכים או בסביבות חשמליות רועשות.
עבור יישומים הדורשים מודולציה משתנה של זרימת האוויר, ניתן לצרף את השסתום לחיישן זרימת אוויר ופקד הניתנים להתקנה בצינור. תצורה זו מאפשרת לשסתום לשמור על נקודת הגדרה ספציפית של זרימת האוויר ללא תלות בשינויים בלחץ הסטטי בצינור – יכולת הינה חשובה במיוחד במערכות נפח אוורור משתנה (VAV). לאינטגרציה עם מערכות ניהול בניין, סיגן משוב המיקום של השסתום מספק הדרכה מרחוק של מיקום הלשונית בפועל, ומאפשר לمشגיחי המערכת לאמת את פעולת המערכת הנכונה ולפתור בעיות ממקום מרכזי.
תקנים וامتثال
קבוצת GRAD מייצרת שסתומים חשמליים לרגולציה בהתאם לתקנים הבינלאומיים כדי להבטיח תאימות וביצועים. השסתומים זמינים בגודלים מטריים ואימפריאליים כדי להתאים לצרכים האזוריים השונים. הבנייה עומדת בדרישות התקן לעבודות צנרת HVAC, עם דפוסי פלנגות התואמים את הצנרות המחברות הסטנדרטיות. כאשר נבחר לשימוש בהגנת עישון, ניתן לייצר את השסתום כך שיעמוד בדרישות מסווג הטמפרטורה ודליפות על פי התקנים הרלוונטיים.
| פריט | מפרט |
|---|---|
| סוג מוצר | שסתום חשמלי לרגולציה |
| חומר מסגרת | פלדה גלובנית באיכות גבוהה |
| חומר להב | פלדה מוגנת בזינק |
| סוג מנוע | מעקף חשמלי |
| מצב שליטה | סוג בקרת הפעלה/השהיה או סוג רגולציה (אופציונלי) |
| התקנה | חיבור פלאנג' |
| סוג סגירה | סוג סטנדרטי / סוג איטום מלא (אופציונלי) |
| מצע עבודה | אוויר וגאזים לא קורוזיביים |
| מידות | ניתן להתאים לפי גודל הצינור |
