שסתום נפח אויר קבוע

ברוכים הבאים לصمام נפח אוויר קבוע פרימיום שלנו, שהוא מכשיר מכני עצמאי לבקר זרימת אוויר, שתוכנן למערכות HVAC וויזנטילציה הדורשות רגולציה יציבה של זרימת האוויר. hetzavim פועל ללא כוח חיצוני, תוך שימוש בשינויי הלחץ במערכת התעבורה כדי להתאים אוטומטית את מיקום הלוע, ומבטיח פליטה קבועה של נפח אוויר תחת לחצים משתנים במערכת. עם מבנה צפוף, בקרה מדויקת, ביצועים יציבים והתקנה קלה, הוא בשימוש נרחב בבניינים מסחריים, בתי חולים, מעבדות, חדרים נקיים ומערכות ויזנטילציה תעשייתיות.

סקירה כללית
מוצרים מומלצים

תיאור

שסתום נפח האוויר הקבוע פותר את אחת הבעיות המתמשכות ביותר בעיצוב מערכות HVAC: שמירה על זרימת אוויר יציבה בפני שינויים בלחצים בצינורות. במערכות וентילציה אמיתיות, הלחצים משתנים באופן מתמיד – מסננים מתמלאים, שסתומים מתכווננים, מפוחים מופעלים ומושהים, ותיבות נפח אוויר משתנות פותחות וסוגרות. שינויים אלו בלחץ גורמים לשסתומים קבועים לספק זרימת אוויר משתנה, מה שמע undermine את האיזון של המערכת ואת הנוחות. שסתום נפח האוויר הקבוע פותר בעיה זו באמצעות מנגנון מכני מהודר שמתאים אוטומטית כדי לשמור על זרימת אוויר קבועה, ללא תלות בשינויי הלחץ.

עקרון הפעולה

שסתום נפח האוויר הקבוע פועל על עיקרון מכני יסודי אך מאוד יעיל. השסתום כולל אלמנט חישה — בדרך כלל ממברנה, בלוז, או לוח מוטה עם קפיץ — אשר מגיב להפרש הלחצים דרך השסתום. כאשר לחץ הצינור עולה, אלמנט החישה מזהה את השינוי ומזיז מנגנון בקרה שסוגר חלקית את כנפי המניע, מגביר את ההתנגדות ומשמר את זרימת האוויר המוקדמת. להפך, כאשר לחץ הצינור יורד, אלמנט החישה מאפשר לכפות לפתוח יותר, מפחית את ההתנגדות ומשמר את ערך זרימת האוויר המוגדר מראש.

מנגנון זה המניע את עצמו יוצר פליטת זרימת אוויר יציבה בטווח הלחצים המוגדר, בדרך כלל בין 100 פסקל ל-1,000 פסקל או טווח רחב יותר, בהתאם לעיצוב הספציפי. בתוך טווח הפעולה הזה, זרימת האוויר נותרת בתוך טווח של ±5% מהערך המכוון – רמת דיוק שמתאימה או עולה על מערכות מבוקרות אלקטרונית רבות. האופי המכני של הבקרה משמעו שאין צורך בחוטי חשמל, באותות בקרה או בקרים אלקטרוניים, מה שמפחית משמעותית את מורכבות ההתקנה והעלות שלה.

הנדסה ובנייה

קבוצת GRAD מייצרת את שסתום נפח האוויר הקבוע מחומר פלדה מגולוון באיכות גבוהה לגוף וללהבים, מה שמבטיח התנגדות מעולה לקורוזיה ויציבות מבנית. הלהבים של הסף מעוצבים באופן אירודינמי כדי למזער את ירידת הלחץ כאשר הם פתוחים לחלוטין, תוך כדי ספקת מאפייני התנגדות הנדרשים לבקרה מדויקת. גלגלות מדויקות תומכות בצירים של הלהבים, מה שמבטיח פעילות חלקה וחופשית מהחיכוך לאורך כל תקופת השירות של השסתום.

מנגנון החישה הפנימי מעוצב לדיוק ולעמידות. חלקים נעים מיוצרים מחומרים עמידים לקורוזיה ומוכלים במפעל כדי להבטיח תגובה מדויקת לשינויי לחץ. תהליך הקליברציה כולל בדיקת השסתום בכל טווח הלחצים המוגדר שלו כדי לאמת את דיוק זרימת האוויר, כאשר כל יחידה מתוקנת כדי לעמוד בספיגת נקודת ההגדרה המוגדרת.

טווח זרימת האוויר וקביעת הגודל

שסתום נפח האוויר הקבוע זמין במגוון רחב של גדלים וקיבולת זרימת אוויר כדי להתאים ליישומים מגוונים. הגדלים הסטנדרטיים נעים בדרך כלל בין קוטר של 100 מ"מ ל-630 מ"מ או ממדים מלבניים שקולים, עם ערכי הגדרה של זרימת אוויר החל מ-50 ליטר לשנייה ועד למעלה מ-2,000 ליטר לשנייה. ניתן לקבוע מראש במעבדה או להתאים בשטח את ערכי ההגדרה המותאמים עבור כל שסתום בתוך טווח פעולתו באמצעות מנגנון התאמה חיצוני. גודל השסתום נבחר בהתאם לערך ההגדרה הנדרש של זרימת האוויר, ללחץ הזמין בצינור והרמה המקסימלית המותרת של רעש.

עבור יישומים מלבניים, חברת GRAD מציעה שסתומים בגודלים מודולריים סטנדרטיים המתאימים לממדים נפוצים של צינורות. ניתן לייצר גודלים מותאמים לפרויקטים הדורשים דרישות לא סטנדרטיות. העיצוב הקומפקטי של השסתום — בדרך כלל קצר יותר משסתומים אלקטרוניים בלתי תלויים בלחץ — מקל על ההתקנה במרחבים צרים.

השוואה לחלופות מבוקרות אלקטרונית

שסתום נפח האוויר הקבוע מציע יתרונות מובהקים בהשוואה לשסתומים אלקטרוניים שאינם תלויים בלחץ. אם כי שסתומים אלקטרוניים מספקים בקרה מדויקת ואפשרויות אינטגרציה, הם דורשים ספק כוח, חוטי בקרה וציוד קליברציה — כל אלה מגדילים את עלות ההתקנה הראשונית והמורכבות. השסתום המכניצי לנפח אוויר קבוע מבטל לחלוטין את הדרישות הללו, ומציע פתרון פשוט יותר וזול יותר ליישומים שבהם אין צורך באינטגרציה למערכת ניהול הבניין (BMS) או שבהם פשטות ואמינות הן קריטיות.

עבור פרויקטים קטנים ובינוניים, שסתום נפח האוויר הקבוע לרוב מספק את האיזון האופטימלי בין ביצועים, עלות ואמינות. היעדר רכיבים אלקטרוניים משמעו שאין בעיות תאימות של אותות בקרה, אין עלות חוטים, ואין חששות מהפרעות אלקטרומגנטיות. ביצועי השסתום אינם תלויים באופן טבעי במערכת האוטומציה של הבניין, ומספקים זרימת אוויר יציבה גם בעת תקלות במערכת הבקרה.

מפרטים ופרמטרים

מאפייני המוצר

1. בקרת זרימת אוויר קבועה ללא הספקת חשמל חיצונית

שסתום נפח האוויר הקבוע שומר באופן אוטומטי על פליטה יציבה של זרימת אוויר, תוך תגובה לשינויי הלחץ במערכת ללא צורך בהספקת חשמל חיצונית. פעולת השסתום העצמאית הזו מבטלת את הצורך בחיבורים חשמליים, בקווים לבקרה ובتوزيع חשמל – מה שמביא לצמצום משמעותי בעלויות ההתקנה והמורכבות שלה. מנגנון הבקרה המכני של השסתום מבטיח פעולה מתמדת ואמינה ללא תלות בזמינות המערכת החשמלית.

2. ביצועים בלתי תלויים בלחץ

מנגנון הרגישה של השסתום מספק בקרת זרימת אוויר אמיתית שלא תלויה בלחץ. בתוך טווח הלחצים המופעלים שצוין, השסתום מכוונן באופן אוטומטי את מיקומו כדי לשמור על זרימת האוויר שנקבעה, ללא תלות בשינויי הלחץ במעלה או במורד הזרם. אי-התלות בלחץ מבטיחה קצב וентילציה יציב, לחץ קבוע במרחב והישגים אמינות של המערכת.

3. בקרה מכנית מדויקת

מנגנון הרגישה והפעולה מספק דיוק בבקרת זרימת האוויר בתוך טווח של ±5% מהערך המוגדר לאורך טווח הלחצים שצוין. דיוק זה שווה או עולה על מערכות רבות שמתניעות אלקטרונית, בעוד שהעיצוב המכני המלא מאפס את הסחיפה והסחיפה בכיול שיכולים להשפיע על חיישנים ואקטואטורים אלקטרוניים עם הזמן. כיול במפעל מבטיח ביצועים מיידיים ומדויקים לאחר ההתקנה.

4. אין צורך בה alimentation חשמלית

שסתום נפח האוויר הקבוע פועל באופן מלא באמצעות אמצעים מכניים, ללא צורך בהספקת חשמל לזיהוי או להפעלה. תכונה זו היא בעלת ערך מיוחד ביישומים שבהם זמינות החשמל מוגבלת או שבהם עלות ההתקנה של חיבורים חשמליים היא גבוהה מדי. היעדר רכיבים חשמליים גם מבטל את הסיכון לתקלות חשמליות או לעיכובים במערכת הבקרה.

5. מבנה עמיד מפלדת גלוון

יוצר משסתום נפח האוויר הקבוע מפלדה מגולוונת באיכות גבוהה, מה שמביא לעמידות יוצאת דופן ולעמידות בפני קורוזיה. הבנייה המאומצת הזו מבטיחה ביצועים אמינים גם בסביבות קשות, כולל מתקנים תעשייתיים, אזורים חוף ומקומות עם לחות גבוהה. השכבה הגולוונת מגינה מפני חלודה והתדרדרות, ומבטיחה שהשסתום ישמר את מאפייני הביצוע שלו לאורך עשורים.

6. עיצוב מרוכז ויעיל מבחינת שטח

העיצוב הקומפקטי של השסתום ממזער את דרישות המקום, ומאפשר התקנה בחדרי ציוד צרים, במרחבים מעל התקרות ובצינורות אויר צרים. האורך המצומצם שלו בהשוואה לאלטרנטיבות אלקטרוניות מאפשר התקנה במרחבים שבהם שסתומים ארוכים יותר לא יתאימו. יעילות המקום הזו היא בעלת ערך מיוחד ביישומים של שדרוג, כאשר המקום הקיים מוגבל.

7. התקנה מהירה עם חיבורים סטנדרטיים

חיבורי פלנזה סטנדרטיים המתאימים לגודלי צינורות נפוצים מפשירים את ההתקנה ומצמצמים את עלויות העבודה. ניתן להתקין את השסתום במהירות בתוך מערכות הצינורות באמצעות כלים וחלקים סטנדרטיים. לוחות גישה מספקים גישה קלה לבדיקה והגדרה במקרה הצורך.

8. התאמה והתאמה אישית

ניתן להתאים את ערך היעד של זרימת האוויר באמצעות מנגנון התאמה חיצוני, המאפשר שינויים באתר כדי להתאים את המערכת לדרישות משונות. קבוצת GRAD מציעה אפשרויות התאמה נרחבות, כולל ערכי יעד מותאמים לזרימת אוויר, מידות לא סטנדרטיות, תצורות להבים מיוחדים וחומרים חלופיים לסביבות קורוזיביות או בטמפרטורות גבוהות. טווחי לחץ מותאמים זמינים גם עבור יישומים שאינם עומדים בمواصفות הסטנדרטיות.

תרחישי יישום

בניינים מסחריים

בניינים משרדיים, מרכזי קניות, בתי מלון ופרויקטים רב-תכליתיים נהנים מהיכולת של שסתום נפח אויר קבוע לשמור על זרימת אויר יציבה ללא מערכות בקרה מורכבות. ביישומים אלו, השסתום מותקן בדרך כלל בצינורות המשניים שמשמשים את המרחבים האינדיבידואליים של השוכרים, חדרי הרצאות או אזורי עבודה בהם נדרשת צילום קבוע. הפעולה העצמאית שלו, ללא צורך בה alimentation חיצונית, מבטלת את הצורך בחוטים לבקרה לכל צינור משני, ופועלת לפשט את תכנון המערכת ולצמצם את עלות ההתקנה. הביצועים הבלתי תלויים בלחץ של השסתום מבטיחים שכל מרחב יקבל את זרימת האויר שהוקצתה לו, ללא קשר לשינויים בזרימת האויר הכוללת של המערכת שנגרמים בשל התאמה של קופסאות VAV או עיכוב מסנן.

מתקני בריאות

בתי חולים, מרפאות ומעבדות מחקר רפואי דורשים שליטה מדויקת בזרימת האוויר כדי לשמור על קשרי לחץ, שליטה במחלות זיהומיות ובטיחות המטופלים. שסתום נפח אוויר קבוע מספק זרימת אוויר יציבה, מה שהופך אותו למתאים ליישומים קריטיים כגון חדרי בידוד (לחץ שלילי יחסית למרבצים), חדרי ניתוח (לחץ חיובי) וחדרי סביבה מגנים (לחץ חיובי לחולים עם דיכוי חיסוני). ביישומים אלו, השסתום מספק זרימת אוויר אמינה אשר חיונית לשמירה על סדרת הלחצים הנכונה, ללא הסיבוכיות והעלות של בקרים אלקטרוניים. היעדר רכיבים חשמליים גם מפחית את הסיכון להתפרצות של צלקות חשמליות במיקומים שעלולים להיות מסוכנים.

מעבדות וחללים נקיים

ייצור תרופות, ייצור רכיבים למחשוב (סמי-קונדקטור) ומעבדות מחקר דורשים בקרת זרימת אוויר מדויקת כדי לשמור על ניקיון, בקרת זיהום ובטיחות העובדים. שסתום נפח האוויר הקבוע מספק זרימת אוויר יציבה וחזקה, אשר חיונית לשמירה על דרגות הניקיון של החדרים הנקיים וביצועי המניעים הפתוחים (fume hoods). ביישומים של חדרים נקיים, השסתום מבטיח קצב קבוע של החלפת אוויר, ומונע הצטברות של חלקיקים באוויר ומשמר את רמות הניקיון הדרושות. במערכות מעבדה, השסתום תומך במערכות הספגה של המניעים הפתוחים על ידי שמירה על זרימת ספיגה קבועה, ללא תלות בשינויים בלחץ בצינורות.

מתקנים חינוכיים ומוסדיים

בתי ספר, אוניברסיטאות ומוסדות מחקר זקוקים למערכות וентילציה שמשמרות זרימת אוויר יציבה לאיכות האוויר הפנימי ולנוחות תרמית. שסתום נפח האוויר הקבוע מספק בקרה על זרימת האוויר ביעלות עלות עבור כיתות לימוד, אולמות הרצאות ומרחבים מעבדתיים. הפשטות והאמינות של השסתום מפחיתים את דרישות התיקון ומזערות את זמן העצירה של המערכת – שיקולים חשובים למוסדות בעלי משאבים מוגבלים לתיקון.

מתקנים תעשייתיים

מפעלים, מחסנים וסביבות ייצור לרוב דורשים דרישות אוורור קשיחות שחייבות להיענות להן באופן אמין ויעיל מבחינה עלות. הבנייה החזקה והפעולה המכנית של שסתום נפח האוויר הקבוע הופכים אותו למתאים במיוחד ליישומים תעשייתיים שבהם בקרים אלקטרוניים עלולים להיפגע על ידי אבק, רטט או הפרעות אלקטרומגנטיות. במערכות איסוף אבק ובאוורור תהליכים, הביצועים הבלתי תלויים בלחץ של השסתום מבטיחים קצב פליטה עקבי ללא תלות בטעינת המסננים או בשינויים אחרים במערכת.

סביבות מיוחדות

שסתום נפח האוויר הקבוע משמש במגוון סביבות מיוחדות שבהן יש חשש לאמינות או לזמינות של חשמל. במרחבים מרוחקים ללא צוות, באזורים מסוכנים ובסביבות עם אטמוספרה דלקת, הפעולה המכנית בלבד של השסתום מונעת את סיכון הצתה על ידי פריצות חשמל. באזורים סיסמיים, הבנייה הפשוטה של השסתום והיעדר רכיבים אלקטרוניים מפחיתים את הסיכון לנזק ולתקלה במהלך אירועים סיסמיים.

פונקציות

تنظيم זרימת האוויר בצורה יציבה

התפקוד העיקרי של שסתום נפח האוויר הקבוע הוא לשמור על קצב זרימת אוויר יציב וקבוע מראש, ללא תלות בשינויים בלחץ בצינור. השסתום מבצע זאת באמצעות מנגנון regulation עצמי שמביא בחשבון את שינויים בלחץ ומעדכן בהתאם את מיקום הלהב. תפקוד זה מבטיח שכל אזור שמתפקח על ידי השסתום מקבל את זרימת האוויר שהוקצאה לו, ובכך מתחזק את קצבי הוורידציה, את לחץ האוויר במרחב ואת הנוחות התרמית.

בקרת זרימת אוויר מתאימה ללחץ

השסתם מתקזז באופן רציף את השינויים בלחץ במערכת הצינורות. כאשר הלחץ הכולל במערכת עולה או יורד עקב פעולת קופסאות VAV, התאמה של המניע או עליית עומס על המסננים, מנגנון החישה של השסתם מגיב מיד ומשנה את מיקומו כדי לשמור על זרימת האוויר. תפקידה של פונקציית ההגנה מפני לחץ היא להבטיח שהזרימה תישאר יציבה גם כאשר נקודת הפעולה של המערכת משתנה.

תמיכה באיזון אוויר

במערכות זרימת אוויר קבועה, שסתם זרימת אוויר קבועה תומך באיזון האוויר במערכת על ידי קביעת קצב זרימת האוויר העיצובי ושימורו. לאחר הגדרתו, השסתם שומר על קצב זרימת האוויר המוגדר ללא צורך באיזון או התאמות חוזרות. במערכות זרימת אוויר משתנה, השסתם מספק סף יציב לזרימת האוויר באזורים קריטיים, ומונע חוסר אוורור שיכול להתרחש כאשר מערכות VAV פועלות בזרימה כוללת נמוכה.

בקרת לחץ איזורי

שסתום נפח האוויר הקבוע תומך בשליטה על לחץ האיזור על ידי שמירה על זרימת אוויר יציבה לתוך או מחוץ לחללים. ביישומים של לחץ חיובי, זרימת האוויר הקבועה מהשסתום לספק מבטיחה את הלחץ העודף הנדרש ביחס לחללים הסמוכים. ביישומים של לחץ שלילי, זרימת האוויר הקבועה מהשסתום להסרה מבטיחה את הלחץ הנמוך הנדרש לאחסון.

תומך באיכות אוויר פנימי

על ידי שמירה על קצבי וентילציה יציבים, שסתום נפח האוויר הקבוע תומך באיכות האוויר הפנימי על ידי הבטחת משלוח עקבי של אוויר חיצוני לחללים המאוישים. פונקציה זו חיונית לשמירה על רמות CO₂ מקובלות, הדלדול של מזהמים פנימיים והגנה על בריאות ותפוקה של התושבים.

שאלה נפוצה

ש: האם שסתום נפח האוויר הקבוע דורש חשמל?

ת: לא. זהו מכשיר מכני עצמאי לחלוטין ללא צורך בחשמל.

ש: כיצד הוא שומר על זרימת אוויר קבועה?

ת: הוא מכוונן באופן אוטומטי את מיקום הלוע על סמך שינויים בלחץ הצינור.

ש: האם ניתן להתאים טווחי זרימת אוויר?

א: כן. טווח זרימת האוויר והמידות ניתנים להתאמה בהתאם לדרישות הפרויקט.

ש: איפה הוא בשימוש נפוץ?

א: הוא בשימוש נרחב במערכות HVAC, חדרים נקיים, מעבדות ומערכות אוורור תעשייתיות.

ש: האם ההתקנה מסובכת?

א: לא. חיבור פלנשה סטנדרטי מבטיח התקנה קלה.

שאלה: האם אתם מספקים תמיכה טכנית?

א: כן. אנו מספקים בחירת מוצרים, הדרכת התקנה ותמיכה טכנית לאחר המכירה.

מוצרים מומלצים

מזרק דך DWT

מזרק צינור GDF

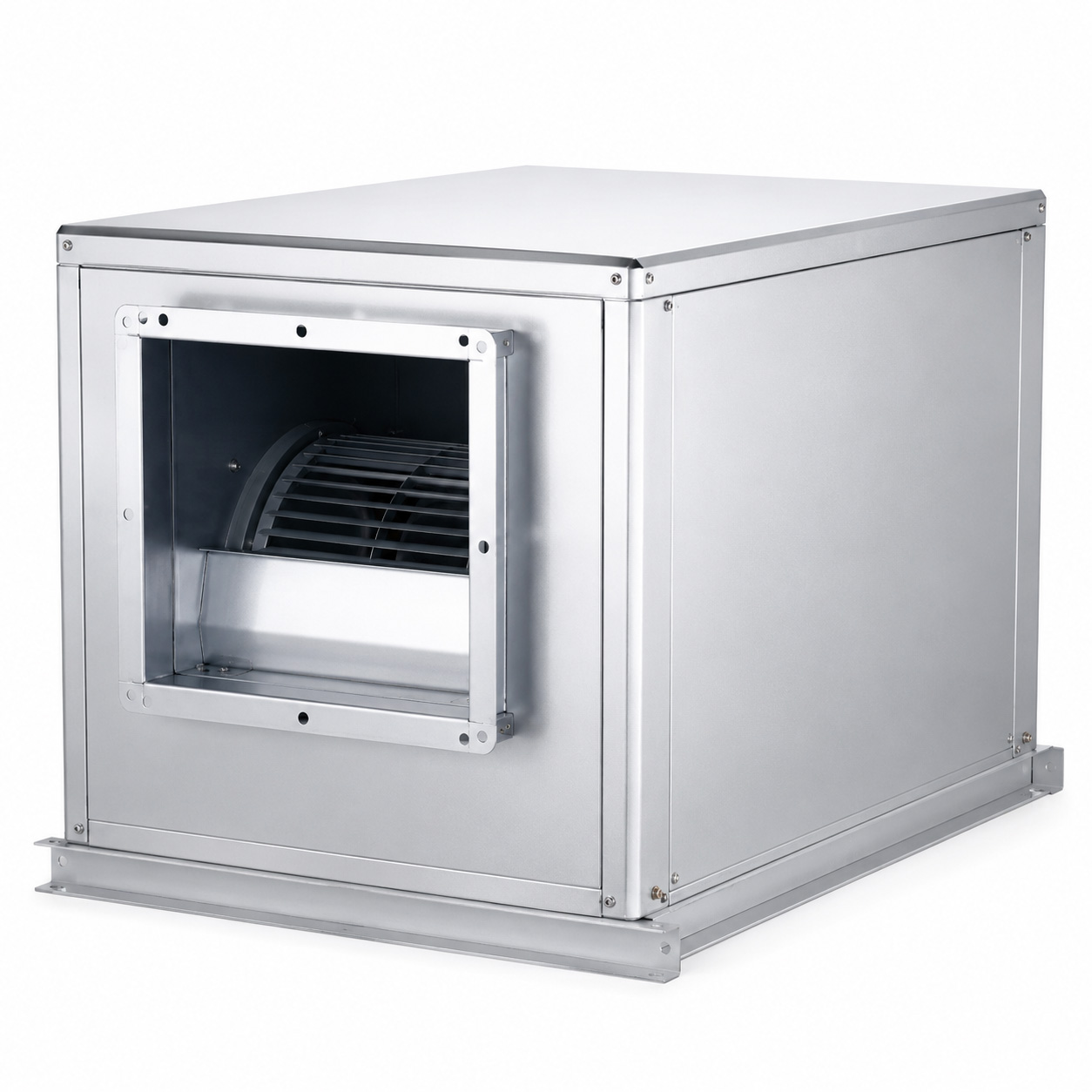

סדרת המניעות הצנטריפוגליות מסוג HTFC (עם מנוע מובנה)

מפיח שילוב זרימה PYHL-14A / HL3-2A

לוח לפינוי עשן

פיה מוחזרת עם ציר

לצורך הרחבה לשוקים חוץ ותנופה על בסיס הייצור של 30 השנים של Hongpeng, הוקמה חברת ג'ינאן הוייפנגצ'ואן לסחר בחומרי בניין; בסיס הייצור של החברה משתרע על שטח של 80,000 מטרים רבועים. עםワークショップי ייצור מודרניים, צוות ייצור מנוסה והנדסאים טכניים מקצועיים, לחברה יש יכולות הנדסיות וייצור חזקות בתעשיית האוורור. בהסתכלות אל העתיד, Hongpeng Ventilation נשארת מחויבת לרוח הארגונית של "איכות, חדשנות, אמינות והצלחה הדדית", ומחויבת לשרת כל לקוח במלוא לבה. המטרה שלנו היא לאפשר לאנשים לנשום אויר נקי יותר לאורך זמן.

המוצרים שלנו

קישורים מהירים

צרו איתנו קשר

מספר 19, חצר מספר 5799, הצד הצפוני של אוטוסטרדה 308, פארק התעשייה של חומרים, עיריית סאנגדיין, מחוז טיאנקיו, עיר ג'ינאן, שנדונג

+86 13853160868

[email protected]

פריט	פרטי פרמטר
סוג מוצר	שסתום נפח אויר קבוע
שיטת בקרה	בקרת מכנית עצמאית
סוג מנוע	נשלט על ידי אוויר, ללא צורך בהספקת חשמל
חומר מסגרת	פלדה גלובנית באיכות גבוהה
מבנה פנימי	מנגנון התאמת זרימת אוויר קבועה
התקנה	חיבור פלאנג'
דיוק בקרה	בקרת זרימת אוויר בדרגת דיוק גבוהה
מצע עבודה	אוויר וגאזים לא קורוזיביים
מידות	ניתן להתאים לפי גודל הצינור
