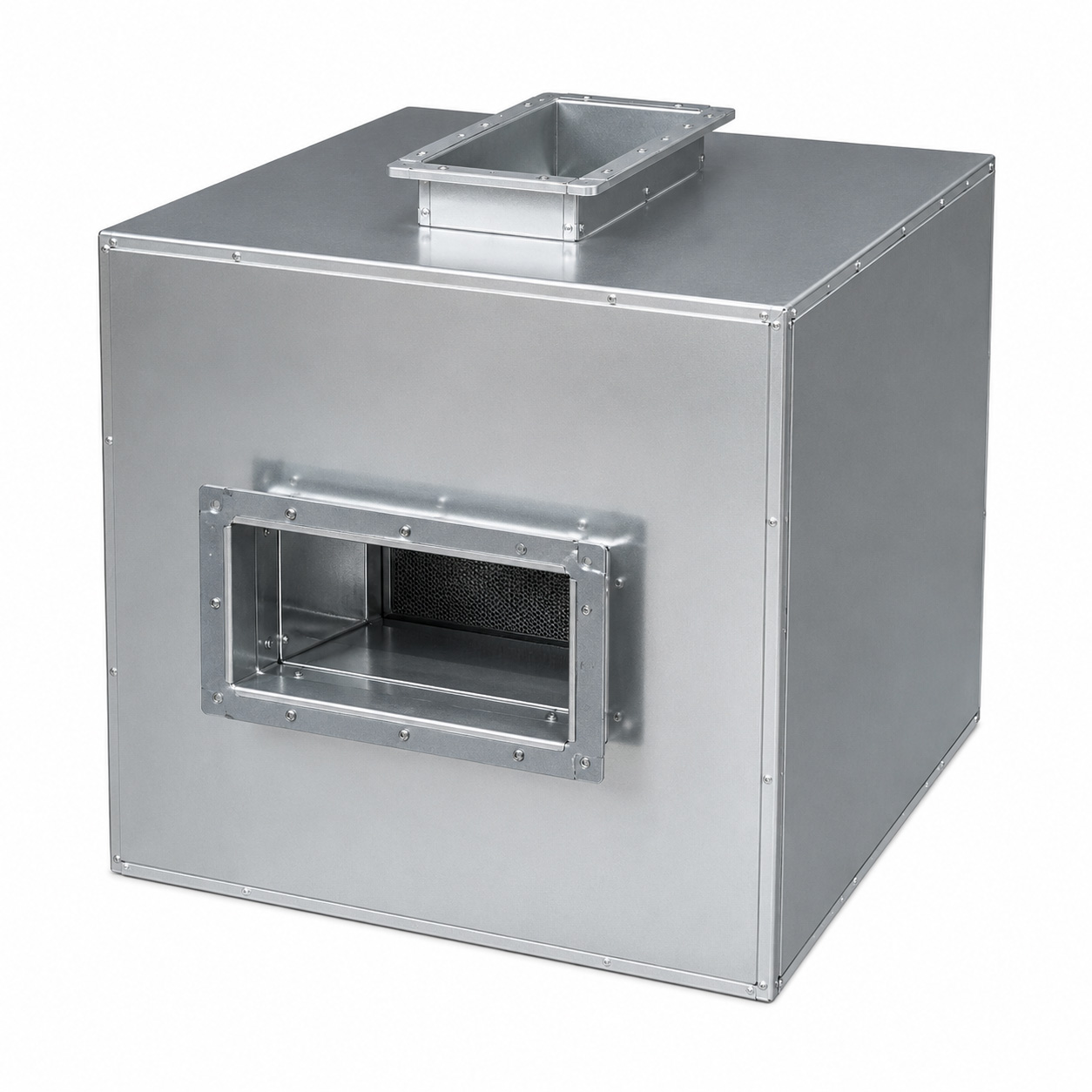

ברוכים הבאים לפלנום המשתתק ZS המתקדם שלנו, יחידה משולבת להקטנת רעש ולאיזון לחץ סטטי, המיועדת למערכות אספקת אוויר במערכות מיזוג אויר. היא עוזרת ליציבות של חלוקת זרימת האוויר תוך הפחתת תנודות הלחץ והרעש שנוצרים במערכת הצינורות. עם המבנה האקוסטי הפנימי שלה וחדר איזון הלחצים, היא משפרת באופן משמעותי את איכות האוויר ואת ביצועי המערכת. היא בשימוש נרחב במערכות מיזוג אויר מרכזי, במערכות אויר טרי ובפרויקטים הנדסיים של ונטילציה.
הפלנום המושתק ZS הוא רכיב קריטי במערכות HVAC מודרניות שפותר שתי בעיות מתמידות: רעש זרימת אוויר ופיצוץ לא אחיד של האוויר. כאשר אוויר זורם דרך צינורות הובלה במהירות גבוהה, נוצרת טורבולנציה ורעש שיכולים לפגוע בנוחות התושבים וביעילות המערכת. הפלנום המושתק ZS פותר את הבעיות הללו באמצעות עיצוב מהונדס היטב שמשלב טיפול אקוסטי עם ניהול לחץ. .
הנדסה ובנייה
בלב הפלנום המושתק ZS עומד הבנייה החזקה שלו. מעטפת החיצונית עשויה מפלדה מגולוונת באיכות גבוהה, מה שמביא עמידות מעולה ותנגדות לקורוזיה, ומבטיח חיים ארוכים גם בסביבות קשות. המבנה הפנימי כולל רשת פנימית מגולוונת עם חורים באחוזים של 30%, אשר מהווה את היסוד למערכת ספיגת הקול. בין הקליפה החיצונית לקליפת הפנים الداخلية הניקורת, קבוצת GRAD מתקינה צמר זכוכית עדין במיוחד בצפיפות של 32 גרם למטר מעוקב, מלופף בבד סיבי זכוכית בעל אלקליות בינונית החבילה האקוסטית הזו מספקת הפחתת רעש יוצאת דופן בתחומי תדרים רחבים, עם ערכי הדämpה טיפוסיים שמתנודדים בין 9.5 ל-36.5 דציבל (A), בהתאם להגדרה הספציפית ולתנאי הזרימה.
ביצוע אקוסטי
יכולת הפחתת הרעש של המרחב השקט ZS נובעת משני מנגנונים משלימים. ראשית, הנפח הפנימי של תא המרחב יוצר מרחב התפשטות שבו מהירות הזרימה ירדה באופן טבעי, ובכך מפחיתה את הרעש שנוצר על ידי טורבולנציה שנית, חומר בולע רעש שמכסה את הקירות הפנימיים בולע את האנרגיה האקוסטית לפני שהיא יכולה להשתרעות דרך מערכת הצינורות. גישה דו-פעולה זו הופכת את המרחב השקט ZS יעיל במיוחד בהדämpת רעש בתדרים הבינוניים והגבוהים, אשר נוצר בדרך כלל על ידי מאווררים וזרימה מהירה. עבור סביבות רגישות לרעש, כגון בתי חולים, סטודיות הקלטה וספריות, ביצועי הצליל של מערכת זו הם חיוניים.
ניהול לחץ
מעבר להפחתת הרעש, המרחב השקט של ZS מציג ביצועים יוצאי דופן בניהול הלחץ. כאשר האוויר נכנס לתא המרחב, מהירותו יורדת והלחץ הדינמי מתמיס ללחץ סטטי המרת הלחץ הזו משרתת מספר מטרות: היא מאפשרת לספק אוויר למרחקים ארוכים יותר דרך מערכת הצינורות, היא מבטיחה זרימת אוויר אחידה לכל פיזות ומסננים, והיא מפחיתה את עומס הלחץ הסטטי על המניע של המערכת התוצאה היא מערכת אוורור שפעילה באופן יעיל יותר, עם צריכה נמוכה יותר של אנרגיה וביצועים צפויים יותר.
Универсалност и персонализация
קבוצת GRAD מודעת לכך שכל פרויקט HVAC מציג את האתגרים הייחודיים שלו. המרחב השקט של ZS זמין במגוון רחב של גדלים סטנדרטיים וניתן להתאים אותו לצרכים ספציפיים של ממדים, זרימת אוויר ודרישות אקוסטיות אם יישום זה דורש תצורות מותקנות בתקרה או על הרצפה, המרחב השקט של ZS מתאים לסביבת ההתקנה. ניתן לעצב מבנים פנימיים מותאמים אישית, כולל סידור מחסומים ותצורות של ריפוד אקוסטי, כדי להתמודד עם פרופילי תדרי רעש ספציפיים או אילוצי נפילת לחץ.
מפרטים ופרמטרים
פריט
מפרט
סוג מוצר
פלנום מושתק ZS
מבנה
תא שקט ותא לחץ סטטי מסוג קופסה
חומרי דיור
פלדה גלובנית באיכות גבוהה
ריפוד אקוסטי
חומר בולע קול (אופציונלי)
סוג הפחתת הרעשים
מבנה פרфорציה ורחב
חיבור
חיבור פלאנג'
התקנה
התקנה לתקרה או לרצפה
מצע עבודה
אוויר
מידות
ניתן להתאים לפי דרישות הפרויקט
מאפייני המוצר
1. הפחתת רעשים אפקטיבית
המרחב השקט של ZS כולל מבנה אקוסטי מתקדם הכולל צלחת פנימית מגלוון ברזל עם 30% חורים ובחומר בולע קול מבד זכוכית עדין במיוחד השילוב הזה מספק ערכים להפחתת רעשים בטווח של 9.5 עד 36.5 דציבל (A), המפחיתים באופן משמעותי את הרעש הנוצר במהלך הפעולה שמועבר דרך מערכת מיזוג האוויר והחימום. הפחתת הרעש יעילה לאורך הספקטרום התדרי, מה שהופך את קופסת הפלנום הזו מתאימה גם לסביבות הדורשות דרישות אקוסטיות קיצוניות.
לחץ אוויר יציב ופילוג אחיד
על ידי המרה של לחץ דינמי ללחץ סטטי בתוך המגש, קופסת הפלנום השקטה ZS מבטיחה זרימת אוויר יציבה ואיזוננית דרך כל היציאות המחוברות אליה איזון הלחצים הזה מונע את הבעיה הנפוצה של פילוג אוויר לא אחיד, שבה חלק מהמתפרצים מקבלים זרימת אוויר מופרזת בעוד אחרים מקבלים זרימה חסרת מספיק. התוצאה היא נוחות אחידה בכל המרחב הממוזג, ללא כתמים חמים או קרים הנובעים מאיזונים לקויים בזרימת האוויר.
בנייה עמידה מפלדה מגולוונת
הקליפה החיצונית של תא השתקה ZS מיוצרת מפלדת גלואניזציה באיכות גבוהה שמספקת יציבות מבנית מעולה ועמידות לתקלות . הבנייה החזקה הזו מבטיחה שתא השתקה ישמור על מאפייני הביצוע שלו לאורך עשורים של שירות, גם בסביבות עם רמת לחות גבוהה או חשיפה לזיהומים באוויר. הקשה הגלואניזציה מספקת הגנה נגד חלודה והתדרדרות, מה שמקטין את דרישות התיקון ומעלים את משך החיים של המוצר.
4. הפחתת טרבלנס ושיפור יעילות זרימת האוויר
הגאומטריה הפנימית של תא השתקה ZS מעוצבת כדי למזער טרבלנס ואובדן לחץ . כאשר האוויר עובר דרך המגירה, מהירותו יורדת באופן חלק והזרימה מתאזנת לפני שיוצאת דרך פיזות או סורגים. הפחתת הטרבלנס לא רק מפחיתה את רמות הרעש אלא גם משפרת את היעילות הכוללת של מערכת הוורידציה על ידי הפחתת הלחץ הסטטי שעל המנורה להתגבר עליו.
5. אפשרויות התקנה גמישות
הפלנום המושתק ZS תומך בהתקנות בשתי דרכים: לתקרה ולרצפה, מה שנותן גמישות לטווח רחב של סוגי פרויקטים התכנון הקומפקטי מאפשר התקנה במרחבים צרים כגון פלנומים לתקרה, חדרי ציוד ותאי ריצפה מרוממת. היחידה מתאימה באופן חלק למערכות צינורות ודיפוזרים סטנדרטיים, מה שמקל על האינטגרציה הן בבנייה חדשה והן בפרויקטים של שדרוג.
6. אפשרות להתאמה אישית
קבוצת GRAD מציעה מגוון רחב של אפשרויות התאמה אישית לפלנום המושתק ZS ניתן להתאים את הממדים כדי להתאים אותם למגבלות המרחב הספציפיות ולדרישות זרימת האוויר. ניתן לשנות מבנים פנימיים, כולל תצורת השכבה האקוסטית והסידורים של המחסומים, כדי להתמודד עם פרופילי רעש ספציפיים או דרישות לחץ נופל. גם גודלי החיבורים והתצורות שלהם ניתנים להתאמה אישית כדי להתאים אותם לצינורות לא סטנדרטיים וממשקים לדיפוזרים.
7. יתרונות של בידוד תרמי
מעבר לתפקידי הצליל והלחץ שלו, המניפולד המושתק ZS מספק יתרונות של בידוד תרמי שמשפרים את הביצועים הכוללים של המערכת. החומר המבליט צלילים משמש גם כבידוד תרמי, ומפחית את העברת החום בין האוויר המותקן לסביבה הסובבת. הבידוד הזה מפחית את סיכוני הקondenציה על המשטחים החיצוניים ומשפר את היעילות האנרגטית של מערכת ה- HVAC על ידי הפחתת אובדן חום.
תרחישי יישום
בניינים מסחריים
המניפולד המושתק ZS נמצא בשימוש נרחב בבניינים מסחריים, כולל בנייני משרדים, מרכזי קניות, מלונות ופיתוחים רב-תכליתיים במקרים אלו, נוחות התושבים והפרטיות האקוסטית הן דאגות עליונות. יכולות הפחתת הרעשים של תא השקט ZS מבטיחות שהמערכות לתחום ה- HVAC יפעלו בשקט, ללא הפרעה לעובדי המשרד, לאורחים בבתי מלון או ללקוחות במרחבי הקניות. הפצת האוויר האחידה שמספק תא התאום מבטיחה טמפרטורות אחידות בכל המרחבים המסחריים הגדולים, מה שמשפר את שביעות רצון התושבים ומצמצם בזבוז אנרגיה.
מבנים ציבוריים
בתי חולים, בתי ספר, שדות תעופה ומراكז תערוכות מהווים חלק מהמישורים המאתגרים ביותר ליישום מערכות HVAC במרפאות, הפצת אויר מתאימה ורמות רעש נמוכות קשורות ישירות להתאוששות המטופלים וביצועי הצוות. במקומות חינוכיים, שילוב של ויסות אויר מספק ונוחות אקוסטית תורמים לריכוז ולתוצאות הלמידה. תא הצלילה ZS עונה על דרישות אלו באמצעות שילוב של הפחתת רעש יעילה, זרימת אויר יציבה והפצה אחידה של האויר. תכונות הבדל החום שלו תורמות גם לתחזוקת בקרת טמפרטורה מדויקת בסביבות קריטיות במרפאות, כגון חדרי ניתוח וחללי טיפול נמרץ.
מתקנים תעשייתיים
מפעלים, מחסנים, מסגרות ומרכזי לוגיסטיקה דורשים פתרונות צילום עמידים מסוגלים להתמודד עם נפחי אוויר גדולים בסביבות קשות. הבנייה מפלדה מגולוונת של המרחב השקט ZS מספקת את העמידות הנדרשת ליישומים תעשייתיים, בעוד שהטיפוס האקוסטי מפחית את זיהום הרעש שיכול להשפיע על היעילות והבטיחות של העובדים. יכולות ניהול הלחץ מבטיחות שהאוויר המנוהל יגיע לכל האזורים במרחבים תעשייתיים גדולים, וימשיכו לשמור על טמפרטורה ואיכות אוויר מקובלת בכל המתקנה.
סביבות נקיות
מעבדות, חדרים נקיים ומתקני ייצור פרמצבטיים דורשים את הסטנדרטים הגבוהים ביותר באיכות האוויר ובשליטה סביבתית פלנום ZS המושתק תומך בדרישות אלו על ידי ספקת זרימת אוויר יציבה וחזקה עם מינימום טורבולנציה. הבנייה המוחתמת והתכונות של בידוד תרמי עוזרות לשמור על תנאי הטמפרטורה והלחות המדויקים הנדרשים לתהליכים רגישים ולפעילויות מחקר. יכולות הפחתת הרעש תורמות גם לסביבה השקטה והמבוקרת הדרושה להתרכזות ולביצוע עבודות מדויקות.
תפקידי מטרה מיוחדים
מעבר ליישומים הסטנדרטיים, פלנום ZS המושתק משמש בסביבות מיוחדות הכוללות סטודיות הקלטה, מתקני שידור, אולמות קונצרטים ובתי קולנוע, שבהם הביצוע האקוסטי הוא קריטי. יכולות הפחתת הרעש الاستثنאיות של קופסת הפלנום מבטיחות שמערכות ה- HVAC לא יפריעו להפקת האודיו או לביצוע. האופי הניתן להתאמה של המוצר מאפשר למפתחים לציין את הביצועים האקוסטיים וזרימת האוויר המדויקים הנדרשים ליישומים הקפדניים הללו.
פונקציות
איזון לחץ סטטי
הפונקציה העיקרית של ZS Silenced Plenum היא איזון לחץ סטטי. כאשר אויר במהירות גבוהה נכנס לחדר, הלחץ הדינמי שלו הופך ללחץ סטטי . המרה זו מבטיחה שהלחץ האויר יהיה אחיד בכל היציאות המחוברות, ומונעת זרימת אויר לא אחידה שאינה מתרחשת כאשר מחברים מספר דיפיוזרים למסלול צינור אחד. הלחץ הסטטי המואזן מאפשר אספקת אויר עקבית לכל הדיפיוזרים, ללא תלות במיקומם במערכת.
הפחתת רעש זרימת אויר
ZS Silenced Plenum פועל כמאפס רעש אקוסטי יעיל, המפחית את הרעש הנוצר על ידי מאווררים וזרימת אויר במהירות גבוהה . שילוב אפקט מצלמת הרחבה וחומר בליעת הרעש המבطن מקטין את רמות הרעש ב-9.5 עד 36.5 dB(A). הפחתת הרעש הזו מושגת מבלי להגביל את זרימת האויר או ליצור נפילה בלחץ מוגזמת, תוך שמירה על יעילות מערכת האוורור ושיפור הנוחות האקוסטית.
פיצוץ אוויר אחיד
על ידי יציבות זרימת האוויר ומשוואת הלחץ הסטטי, המנוף המושתק ZS מבטיח הפצה אחידה של האוויר לכל הדיפוזרים וה решיות המחוברים אליו האיחודיות הזו חיונית לשמירה על טמפרטורות ואיכות אוויר עקביות בכל השטח הממוזג. ללא הפצה תקינה של האוויר, חלק מהאזורים עלולים לקבל זרימה מוגזמת בעוד שאזורים אחרים יקבלו זרימה בלתי מספקת, מה שגורם לתלונות על נוחות ובזבוז אנרגיה.
המרת לחץ דינמי לסטטי
המנוף המושתק ZS ממיר לחץ דינמי – כלומר לחץ הקשור לזרימת האוויר – ללחץ סטטי – כלומר לחץ שדוחף את האוויר דרך מערכת הצינורות המרה הזו מרחיבה את המרחק האפקטיבי של משלחת האוויר במערכת טיפול האוויר, כך שהאוויר הממוזג יכול להגיע לדיפוזרים מרוחקים אשר בדרך כלל לא היו מקבלים זרימה מספקת. המרה זו גם מפחיתה את העומס על המניע של המערכת, ומשפרת את היעילות האנרגטית הכוללת.
חיבור ומעבר
הפלנום המושתק ZS משמש כרכיב חיבור מעבר רב-תכליתי במערכות HVAC הוא מספק ממשק נוח בין צינורות אוורור למפזרים, ומאפשר התאמות בגודל ובקונפיגורציה של הצינורות ללא צורך בחיבורים מותאמים באופן מיוחד. פונקציה זו מפשטת את תכנון המערכת והתקנתה, מקטינה עלויות יד-עבודה ומשפרת את אמינות המערכת.
יציבות זרימת האוויר
הנפח הפנימי של הפלנום המושתק ZS יוצר אזור ספיגה שבו זרימת האוויר יכולה להתייצב לפני שיוצאת דרך המפזרים יציבות זו מפחיתה את הסחרור ואת תנודות הלחץ שיכולים לגרום לרעש ולחלוקה לא אחידה של האוויר. זרימת האוויר המתייצבת משפרת את הביצועים של רכיבי היעד והגוברת את הנוחות הכוללת של המרחב המאוורר.
שאלה נפוצה
ש: מהי הפונקציה העיקרית של הפלנום המושתק ZS?
ת: הוא מפחית רעש ומייצב את לחץ זרימת האוויר במערכות HVAC.
ש: האם ניתן להתאים את הגודל?
א: כן, ניתן להתאים אותו בהתאם לדרישות זרימת האוויר וגודל הצינור.
ש: האם דרוש חומר בידוד שמע?
א: זה אופציונלי, תלוי בדרישות הפרויקט.
ש: באילו מערכות הוא משמש?
א: הוא בשימוש נרחב במערכות מיזוג אוויר ו통ת אויר.
ש: אילו שיטות התקנה זמינות?
א: התקנה על התקרה או על הרצפה.
שאלה: האם אתם מספקים תמיכה טכנית?
א: כן, אנו מספקים הדרכה לבחירת המוצר, תמיכה בהתקנה ושרות לאחר המכירה.
